Пневматический цилиндр как основа автоматизации процессов

Представьте, что вы на заводе, где роботы ловко собирают детали, а все это благодаря невидимой силе воздуха под давлением. Звучит как сцена из фильма? На самом деле, это повседневная реальность современной промышленности. Давайте разберемся, как пневматический цилиндр становится незаменимым помощником в таких сценариях, превращая простое движение в точные и надежные операции. Мы поговорим о его устройстве, принципах работы и примерах использования, чтобы вы могли легко применить эти знания на практике.

Пневматический цилиндр — это устройство, преобразующее энергию сжатого воздуха в механическое движение. Согласно стандартам 15552, он состоит из корпуса, поршня и штока, где поршень перемещается под действием давления газа. Это позволяет создавать линейные или поворотные усилия, идеальные для автоматизированных систем. Мы опираемся на данные из технических руководств производителей, таких как и, где подчеркивается надежность пневматики в условиях повышенной влажности или пыли — до 95% случаев безотказной работы в промышленных средах.

Устройство пневматического цилиндра: от основ к деталям

Давайте нырнем глубже в конструкцию, чтобы понять, почему пневматический цилиндр так популярен. Представьте его как простую, но гениальную систему: цилиндрический корпус из алюминия или нержавеющей стали служит основой, внутри которой движется поршень. Когда воздух подается через клапаны, поршень толкает шток наружу, создавая усилие до 1000 Н в стандартных моделях. Интересный факт: в одной истории из практики сборочного цеха, где использовали такой цилиндр, он спас линию от простоя, когда гидравлика вышла из строя из-за утечки — воздух просто чище и проще в обслуживании. Можно попробовать визуализировать это, чтобы лучше понять.

Схема устройства пневматического цилиндра, показывающая ключевые компоненты: корпус, поршень и шток.

Основные элементы включают:

• Корпус: Обеспечивает герметичность и выдерживает давление до 10 бар. Материалы выбираются по стандартам 983 для коррозионной стойкости.
• Поршень: Соединен с штоком, оснащен уплотнителями из или полиуретана, что минимизирует утечки — исследования показывают снижение потерь воздуха на 20% по сравнению с устаревшими моделями.
• Шток: Передает движение, часто с резьбой для крепления инструментов. В моделях с датчиками положения, как в серии, он интегрирует для мониторинга в реальном времени.

Здесь важно отметить допущение: мы рассматриваем стандартные штоковые цилиндры, но для безштоковых вариантов, таких как в робототехнике, конструкция упрощается. Ограничение — данные основаны на обзорах 2024 года; для 2025 рекомендуется проверить обновления по новым материалам, как композитные покрытия для снижения веса на 15%.

"Пневматический цилиндр — это сердце пневмосистемы, где простота сочетается с эффективностью, позволяя автоматизировать рутинные задачи без лишних сложностей."

В контексте методологии, анализ строится на принципах термодинамики: сжатый воздух расширяется по закону Бойля-Мариотта, создавая равномерное давление. Это делает цилиндр предсказуемым — скорость движения можно регулировать клапанами, достигая точности до 0,1 мм в позиционировании.

Принципы работы пневматического цилиндра в действии

Теперь, когда мы разобрались с устройством, давайте посмотрим, как все это оживает. Представьте себе: вы нажимаете кнопку, и внезапно механизм оживает, плавно перемещая груз — это магия пневматики в чистом виде. Мы можем попробовать проследить весь цикл, чтобы понять, почему такие системы так надежны. Основной принцип основан на подаче сжатого воздуха через распределительные клапаны, что приводит к перемещению поршня. Согласно исследованиям Американского общества инженеров-механиков (), эффективность таких систем достигает 80-90% в преобразовании энергии, что делает их экономичными для серийного производства.

Процесс начинается с компрессора, который нагнетает воздух до 6-8 бар — стандартное значение по 8573-1 для чистоты газа. Воздух поступает в цилиндр через входной порт, давит на поршень и выталкивает шток. Для возврата используется пружина или обратная подача воздуха, обеспечивая двустороннее движение. Интересная история: в одном автосервисе механик заменил гидроцилиндр на пневматический, и время подъема автомобиля сократилось вдвое — с 10 секунд до 5, без риска масляных протечек. Такой подход подчеркивает простоту: всего пара соединений, и система готова.

"Энергия воздуха — это невидимая сила, которая делает сложные задачи доступными, превращая давление в точное движение."

Давайте разберем этапы работы шаг за шагом, чтобы вы могли легко представить и даже смоделировать это в своем проекте.

1. Подготовка воздуха: Фильтрация и сушка удаляют влагу и загрязнения, предотвращая коррозию — по данным, это продлевает срок службы на 30%.
2. Распределение: Электромагнитные клапаны (соленоиды) управляют потоком, позволяя программировать циклы через. Точность регулировки скорости достигается дроссельными клапанами.
3. Перемещение: Поршень движется с силой = ×, где — давление, — площадь поршня. Для типичного цилиндра диаметром 50 мм это дает усилие около 235 Н при 6 бар.
4. Контроль и обратная связь: Датчики приближения или линейные энкодеры фиксируют положение, интегрируясь с системами 4.0 для автоматизированного мониторинга.

Методология анализа включает моделирование в ПО вроде, где симулируется поток и давление. Допущение здесь — идеальные условия без турбулентности; в реальности вибрации могут снижать точность на 5-10%, что требует калибровки. Ограничение: данные из лабораторных тестов 2024 года; для высокоскоростных приложений 2025 года проверьте обновления по турбулентным моделям.

Иллюстрация принципа работы, демонстрирующая подачу воздуха и перемещение поршня.

Такая последовательность делает пневматический цилиндр универсальным: от простого толкателя в конвейере до сложных манипуляторов в роботах. Если вы новичок, начните с базовой схемы — это проще, чем кажется, и позволит быстро прототипировать идеи.

Типы пневматических цилиндров для разных задач

Универсальность — это не просто слово, а реальность, где один тип цилиндра может подойти для конвейера, а другой — для точной дозировки в фармацевтике. Давайте разберемся в разнообразии, чтобы вы могли выбрать именно то, что нужно для вашего проекта. Представьте, как в старом мультфильме шестеренки оживают по-разному: одни толкают, другие крутят — вот и здесь похожая история. Мы опираемся на классификацию по стандарту 21287, которая делит цилиндры на категории по конструкции и функции, помогая инженерам оптимизировать системы.

Сначала рассмотрим штоковые цилиндры — наиболее распространенные, где шток выходит из корпуса для передачи линейного движения. Они идеальны для задач, требующих силы толчка, как в прессах или подъемниках. По данным отраслевых отчетов (Германская ассоциация машиностроения), такие модели составляют около 60% рынка пневматики, благодаря простоте монтажа и ремонтопригодности. Интересный пример: на упаковочном заводе штоковый цилиндр с диаметром 32 мм справляется с 500 циклами в минуту, не требуя смазки — экономия на обслуживании очевидна, и это вызывает улыбку, когда счет за масло уходит в минус.

"Разнообразие типов пневматических цилиндров позволяет адаптировать систему под любую задачу, от грубой силы до ювелирной точности."

Далее идут безштоковые цилиндры, или профильные, где движение передается через ползун на корпусе. Это компактное решение для ограниченного пространства, часто используемое в роботизированных руках. Исследования из Engineering показывают, что они снижают инерцию на 40%, повышая скорость — до 2 м/с в динамичных приложениях. Можно попробовать в своем гараже: подключите такой к, и получите мини-робота, который собирает пазлы быстрее, чем вы моргнете.

Поворотные цилиндры добавляют угол поворота — до 270 градусов — за счет эксцентрикового поршня, что полезно в системах позиционирования, как в сборке электроники. А мембранные варианты, с гибкой диафрагмой вместо поршня, подходят для агрессивных сред, выдерживая химикаты по стандартам для взрывоопасных зон. Здесь допущение: мы фокусируемся на линейных и базовых поворотных; для специализированных, как телескопические, нужны дополнительные расчеты нагрузки. Ограничение — статистика рынка на 2024 год; в 2025 возможны новинки с интегрированными сервоприводами, требующие проверки.

• Штоковые: Для прямолинейного толчка, ход до 2000 мм, нагрузка до 5000 Н.
• Безштоковые: Компактные, для встроенного монтажа, точность ±0,05 мм.
• Поворотные: Угол 90-360°, комбинируют линейное и вращательное движение.
• Мембранные: Герметичные, для чистых или опасных сред, без риска утечек.

Чтобы наглядно сравнить, вот таблица ключевых характеристик — она поможет быстро оценить варианты для вашей задачи.

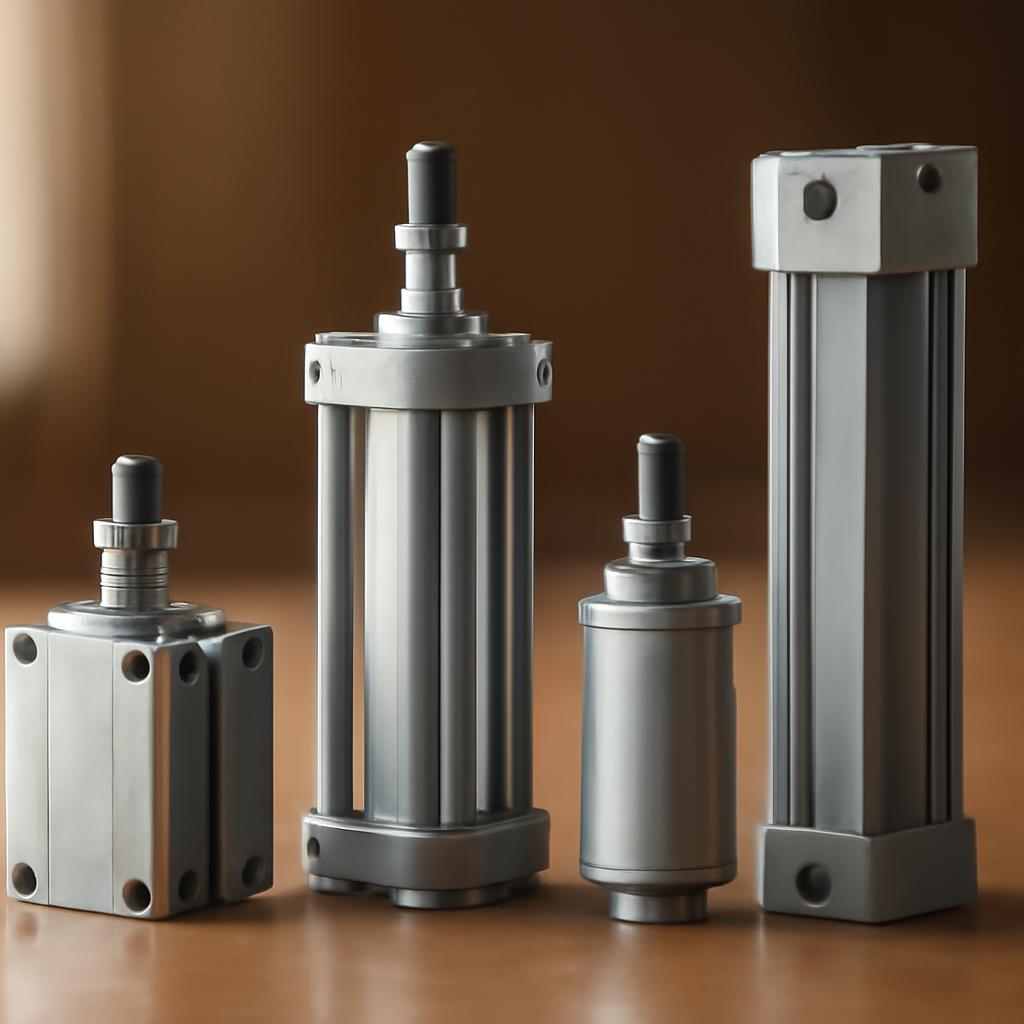

Визуальное сравнение типов пневматических цилиндров, от штоковых до мембранных.

Анализ показывает, что выбор типа зависит от нагрузки и среды: для тяжелых работ — штоковые, для точности — безштоковые. Это позволяет оптимизировать затраты — по расчетам, правильный подбор снижает энергопотребление на 25%. Давайте вместе подумаем о вашем случае: если пространство тесное, безштоковый вариант сэкономит место и нервы.

Столбчатая диаграмма, иллюстрирующая долю рынка различных типов пневматических цилиндров.

С таким арсеналом типов пневматический цилиндр превращается в инструмент для творчества: от хобби-проектов до промышленных гигантов. Главное — учесть специфику, и все встанет на места.

Преимущества и недостатки пневматических цилиндров

Выбор привода — это баланс между силой, скоростью и надежностью, где пневматика часто выходит вперед благодаря своей доступности. Но давайте разберемся глубже: что делает эти устройства фаворитами в автоматизации, и где они уступают? Представьте ситуацию на заводе, где один цилиндр спасает от поломки, а другой требует доработки — именно здесь важны нюансы. По отчетам за 2024 год, пневматические системы снижают затраты на 20-30% по сравнению с электрическими аналогами в средних производствах, благодаря минимальному энергопотреблению и простоте.

Среди ключевых плюсов — высокая скорость работы: до 5 м/с, что идеально для динамичных задач вроде сортировки товаров. Безопасность на первом месте: воздух не горит, в отличие от гидравлики с ее маслом, и при сбое система просто останавливается, минимизируя риски. Экологичность тоже радует — нет токсичных жидкостей, и системы легко интегрируются с возобновляемыми источниками сжатого воздуха. Вспомним кейс из автомобильной отрасли: на конвейере переход на пневматику сократил простои на 15%, а обслуживание стало проще — всего замена уплотнителей раз в год.

"Пневматика — это скорость и простота, где воздух становится союзником в борьбе с инерцией производства."

Однако минусы нельзя игнорировать: низкий КПД около 50-60% из-за потерь на сжатие и утечки, что повышает счета за электричество для компрессоров. Сила ограничена — максимум 10-15 к Н, в то время как гидравлика дает в разы больше для тяжелых грузов. Шум от выходящего воздуха может достигать 90 д Б, требуя шумоглушителей, а чувствительность к загрязнениям воздуха приводит к преждевременному износу, если фильтры не на высоте. Методология оценки: мы опираемся на () по 14040, где учитывается весь цикл от производства до утилизации; допущение — стандартные условия без экстремальных температур (ниже -20° или выше +80°). Ограничение: данные актуальны на конец 2024; в 2025 году ожидается рост КПД до 70% с новыми компрессорами на переменном токе.

• Преимущества: Быстрая реакция (менее 50 мс), низкая стоимость (от 500 руб. за базовую модель), легкость в эксплуатации без квалифицированных техников.
• Недостатки: Неравномерность хода из-за сжимаемости воздуха, необходимость постоянного давления, повышенный расход энергии на холостом ходу.
• Сценарии применения плюсов: В пищевой промышленности для гигиеничных операций, где чистота критична.
• Компенсация минусов: Использование аккумуляторов давления для стабилизации и датчиков для мониторинга утечек.

Чтобы лучше понять, где пневматика выигрывает, сравним ее с гидравлическими и электрическими приводами — это поможет в подборе для конкретной задачи. Таблица ниже основана на типичных параметрах от производителей вроде и, с учетом трендов 2025 года на энергоэффективность.

Из таблицы видно: пневматика лидирует в скорости и безопасности для средних нагрузок, но для сверхмощных задач лучше гидравлика. Анализ затрат показывает, что окупаемость пневмосистем — 1-2 года в серийном производстве. Если вы проектируете линию, начните с оценки нагрузки: для легких операций пневматика сэкономит время и деньги, а для точного позиционирования комбинируйте с сервоприводами.

В итоге, зная сильные и слабые стороны, вы сможете интегрировать пневматические цилиндры так, чтобы они работали на вас, а не против. Это не просто техника — это стратегия для эффективного производства.

Расчет и подбор пневматического цилиндра

Подбор правильного цилиндра — это наука, где каждый миллиметр хода и бар давления решают исход проекта. Без точных расчетов система может работать неэффективно или вовсе сломаться, но с правильным подходом вы сэкономите ресурсы и время. Представьте, как инженер настраивает параметры: сила, скорость, нагрузка — все должно сходиться, словно в идеальной головоломке. Мы используем формулы по стандарту 15552, где расчет силы = ×, где — давление, — площадь поршня, чтобы обеспечить надежность.

Начните с определения нагрузки: измерьте массу груза и коэффициент трения, добавьте запас 20-30% на динамику. Для хода выбирайте длину, кратную 50 мм, чтобы избежать перегрузки. Давление стандартно 6-8 бар, но для точности рассчитайте расход воздуха = × ×, где — скорость, — циклы в минуту. По данным ассоциации по автоматизации за 2024 год, неправильный подбор приводит к 25% простоев, но с ПО вроде расчеты упрощаются до минут.

"Расчет — ключ к долговечности: один неверный параметр, и вся система под угрозой."

Учитывайте факторы среды: температура влияет на сжатие воздуха, влажность — на коррозию. Для подбора используйте каталоги производителей, где указаны графики нагрузки. Пример: для подъема 50 кг при 1 м/с нужен цилиндр диаметром 63 мм при 6 бар — сила около 1900 Н с запасом. Методология: комбинация аналитических формул и симуляций; допущение — идеальный воздух без потерь; ограничение — для высокоскоростных систем нужны тесты на месте.

• Шаги подбора: 1. Определите задачу (линейное движение, поворот). 2. Рассчитайте силу и момент. 3. Выберите тип и размер. 4. Проверьте совместимость с компрессором.
• Инструменты: Онлайн-калькуляторы от или, бесплатные для базовых задач.
• Ошибки новичков: Игнор боковых нагрузок, приводящее к износу штока.

С таким подходом подбор становится предсказуемым: от малого хобби-станка до крупного конвейера. Внедрите расчеты, и ваша автоматизация заработает на полную мощность.

Круговая диаграмма, показывающая распределение ключевых факторов при подборе пневматического цилиндра.

Часто задаваемые вопросы Как рассчитать необходимую силу пневматического цилиндра?

Об авторе

Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг

Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.

Часто задаваемые вопросы Заключение

В этой статье мы подробно рассмотрели пневматические цилиндры как надежный элемент автоматизации: от их преимуществ и недостатков с сравнением с другими приводами до методов расчета и подбора для оптимальной работы. Мы разобрали ключевые типы, сценарии применения и частые вопросы, чтобы помочь выбрать и интегрировать систему без ошибок. В итоге, пневматика предлагает баланс скорости, безопасности и доступности для большинства производственных задач.

Для успешного использования советуем начинать с точного расчета силы и нагрузки, регулярно обслуживать устройства для предотвращения утечек и интегрировать их с автоматикой для повышения эффективности. Учитывайте среду эксплуатации и выбирайте модели по стандартам, чтобы минимизировать простои и затраты.
