Выбор мощности блока питания: от мифов к инженерному расчету

В сложной иерархии компонентов персонального компьютера блок питания (БП) часто оказывается в тени болеегламурных собратьев центрального процессора и видеокарты. Однако именно он является сердцем всей системы, от стабильной работы которого зависит не только производительность, но и само существование дорогостоящего оборудования. Выбор его ключевого параметра мощности оброс таким количеством мифов и упрощений, что превратился из инженерной задачи в подобие лотереи. Современная вычислительная техника, компоненты для которой можно найти на ресурсах вроде https://radaelectron.ru, представляет собой сложнейшую экосистему, где каждый элемент требует прецизионного и стабильного энергоснабжения. Цель данного материала деконструировать популярные заблуждения и предоставить системный, основанный на физических принципах и актуальных стандартах подход к определению необходимой мощности блока питания.

Фундаментальные принципы: что такое мощность и почему она критична

Прежде чем погружаться в методики расчета, необходимо установить четкий терминологический аппарат. Без понимания основ любой выбор будет интуитивным, а значит потенциально ошибочным. В контексте электротехники, мощность это скорость потребления или преобразования энергии. Измеряется она в ваттах (Вт, W) и для цепей постоянного тока, которыми оперирует БП внутри ПК, является произведением напряжения (в вольтах, В) на силу тока (в амперах, А).

Блок питания (Power Supply Unit, PSU) это импульсный преобразователь, чья основная функция трансформация переменного тока (AC) бытовой электросети (например, 230В, 50 Гц) в несколько линий постоянного тока (DC) с низким напряжением (+12В, +5В, +3.3В), необходимого для питания всех компонентов компьютера. Номинальная мощность, указываемая производителем на корпусе устройства (например, 750 Вт), это максимальная суммарная мощность, которую БП способен отдавать по всем своим линиям в течение длительного времени при определенных условиях эксплуатации (температура, напряжение в сети).

Ключевое заблуждение заключается в восприятии номинальной мощности как некоего константного значения . В действительности, это совокупный потенциал, распределенный по нескольким независимым линиям напряжения, и именно дисбаланс в этом распределении является частой причиной нестабильности системы, даже если номинальная мощность кажется избыточной.

Анатомия мощности: декомпозиция ватт и роль линии +12в

Современный блок питания это не монолитный источник энергии, а скорее, сложная распределительная подстанция. Его номинальная мощность является суммой мощностей, отдаваемых по трем основным линиям напряжения: +12В, +5В и +3.3В. Исторически, в эпоху доминирования процессоров Pentium 4 и ранних Athlon, значительная нагрузка приходилась на линии +5В и +3.3В, питавшие процессор и другие компоненты. Однако с эволюцией архитектуры ПК произошел фундаментальный сдвиг.

Магистраль +12в: артерия питания современных систем

Сегодня линия +12В является абсолютным гегемоном в распределении энергии. Именно от нее получают питание самые энергоемкие компоненты, определяющие производительность всей системы:

• Центральный процессор (CPU): Через разъем EPS12V (обычно 4+4 или 8 pin) на материнской плате. Современные флагманские процессоры в режиме пиковой нагрузки (Boost) могут потреблять свыше 250-300 Вт.
• Видеокарта (GPU): Через разъемы PCIe (6+2 pin). Топовые графические ускорители являются главными потребителями энергии в игровых и профессиональных сборках, их энергопотребление (Total Graphics Power, TGP) может достигать 450-600 Вт и даже выше у моделей нового поколения.
• Системы охлаждения: Вентиляторы и помпы систем жидкостного охлаждения также, как правило, питаются от +12В.

Таким образом, при оценке пригодности блока питания для конкретной сборки, первостепенное внимание следует уделять не общей цифре на коробке, а мощности, которую БП способен отдать именно по линии +12В. Эта информация всегда присутствует на наклейке с техническими характеристиками самого устройства.

Для современной высокопроизводительной системы 90% и более от номинальной мощности блока питания должно быть доступно по линии +12В. Отклонение от этого правила часто указывает на устаревшую схемотехнику, не рассчитанную на актуальные нагрузки.

Второстепенные линии +5в и +3.3в: наследие и текущие задачи

Линии +5В и +3.3В не утратили своей значимости полностью, но их роль стала вспомогательной. Они отвечают за питание:

• SATA-накопителей (SSD и HDD).
• Периферийных устройств, подключаемых через USB-порты (частично, так как стандарт USB предусматривает +5В).
• Некоторых микросхем на материнской плате и карт расширения.
• RGB-подсветки.

Суммарное потребление по этим линиям в современном ПК редко превышает 50-70 Вт. Поэтому производители качественных БП выделяют на них комбинированную мощность в районе 100-130 Вт, что является более чем достаточным запасом. Если вы видите блок питания на 700 Вт, у которого по линии +12В доступно лишь 550 Вт, это тревожный сигнал.

Конструкция с одной или несколькими линиями +12в: что выбрать?

При изучении характеристик БП можно столкнуться с понятиями Single Rail (одна линия) и Multi Rail (несколько линий). Это относится к внутренней архитектуре распределения тока по каналу +12В.

1. Single Rail: Вся мощность линии +12В доступна через единый виртуальный канал. Это упрощает сборку, так как пользователю не нужно задумываться, к какой группе разъемов подключать мощную видеокарту. Вся доступная сила тока может быть направлена на любой потребитель.
2. Multi Rail: Общая мощность +12В разделена на несколько каналов, каждый из которых имеет собственную защиту от перегрузки по току (Over-Current Protection, OCP) с более низким порогом срабатывания. Теоретически это повышает безопасность, локализуя проблему в случае короткого замыкания. Однако на практике это может привести к аварийному отключению системы, если одна мощная видеокарта, подключенная к одному каналу, превысит его лимит, даже если общая мощность БП не исчерпана.

Для подавляющего большинства пользователей, включая геймеров и энтузиастов, качественный блок питания с одной мощной линией +12В является предпочтительным и наиболее универсальным решением. Модели с несколькими линиями требуют более вдумчивого подхода к подключению кабелей, что не всегда оправдано.

Методология расчета необходимой мощности: от теории к практике

Определив ключевую роль линии +12В, мы переходим к самому ответственному этапу расчетуэнергетического бюджета системы. Распространенный, но в корне неверный подход простое суммирование значений TDP (Thermal Design Power) компонентов, указанных производителями. Этот метод не учитывает пиковые нагрузки, кратковременные всплески потребления и эффективность самого блока питания, что неизбежно ведет к ошибкам в выборе.

Важно понимать: TDP это тепловая, а не электрическая характеристика. Она описывает, какую мощность должна рассеивать система охлаждения для поддержания нормальной температуры компонента при типичной нагрузке, но не отражает его максимальное электрическое энергопотребление.

Корректный расчет это многоступенчатый процесс, требующий анализа реальных, а не маркетинговых, показателей энергопотребления. Представим его в виде последовательного алгоритма.

1. Идентификация главных потребителей энергии. В любой современной системе 80-90% всей энергии потребляется двумя компонентами: центральным процессором (CPU) и графическим ускорителем (GPU). Именно их аппетиты мы должны оценить с максимальной точностью.
2. Определение пикового потребления CPU. Забудьте про TDP. Ищите в спецификациях процессора или в независимых обзорах параметры Power Limit. Для процессоров Intel это PL1 (долгосрочный лимит, близок к TDP) и PL2 (краткосрочный лимит для турбо-режима). Для AMD PPT (Package Power Tracking). Именно PL2 и PPT отражают реальную пиковую мощность, которую процессор может потреблять в течение десятков секунд под тяжелой нагрузкой. Например, процессор с TDP 125 Вт может легко достигать пикового потребления в 250-280 Вт.
3. Оценка пикового потребления GPU. Для видеокарт более релевантным показателем является TGP (Total Graphics Power) или TBP (Total Board Power), который указывает на общее потребление всей платы. Однако современным мощным GPU (особенно начиная с серий NVIDIA Ge Force RTX 3000/4000 и AMD Radeon RX 6000/7000) свойственны так называемыетранзиентные скачки илипереходные пики (transient power spikes). Это сверхкороткие (в миллисекундах) всплески потребления, которые могут в 2-2.5 раза превышать заявленный TGP. Например, карта с TGP 350 Вт в пике может на мгновение потребовать 600-700 Вт. Качественный блок питания должен быть способенпереварить эти скачки без срабатывания защиты.
4. Учет потребления остальных компонентов. После оценкибольшой двойки добавляем в расчет остальных участников. Их вклад значительно меньше, но игнорировать его нельзя. Ориентировочные значения: Материнская плата (в зависимости от чипсета и функционала): 30–80 Вт. Оперативная память (DDR4/DDR5): 5–7 Вт на каждый модуль. Накопители: NVMe SSD 5-10 Вт, SATA SSD 5-8 Вт, HDD 3.5 10-15 Вт (особенно в момент раскрутки шпинделя). Система охлаждения: корпусные вентиляторы 2-5 Вт каждый, помпа СЖО 5-15 Вт. USB-периферия: 5-10 Вт на все подключенные устройства (клавиатура, мышь и т.д.).

Формирование итоговой цифры: запас на стабильность и будущее

Суммировав пиковое потребление всех компонентов, мы получим значение максимальной нагрузки на систему. Например: CPU (пик) 250 Вт + GPU (TGP) 400 Вт + Прочее 100 Вт = 750 Вт. Означает ли это, что нам нужен блок питания ровно на 750 Вт? Категорически нет. Здесь в игру вступает понятиезапаса мощности.

Эксплуатация блока питания на пределе его возможностей прямой путь к снижению его эффективности, повышению уровня шума, перегреву и преждевременному выходу из строя. Оптимальный режим работы для большинства БП находится в диапазоне 40-70% от номинальной мощности.

Рекомендуемый запас мощности должен составлять от 30% до 50% от рассчитанной пиковой нагрузки. Этот запас необходим для нескольких целей:

• Покрытие транзиентных пиков GPU: Это главная причина. Запас позволяет БП безболезненно переносить кратковременные перегрузки.
• Работа в зоне максимального КПД: Сертификация 80 PLUS (о которой мы поговорим позже) гарантирует определенную эффективность, но максимальные ее значения достигаются при нагрузке около 50%. Это экономит электроэнергию и уменьшает нагрев.
• Деградация компонентов: Со временем характеристики электронных компонентов, в частности электролитических конденсаторов, ухудшаются. Запас мощности нивелирует эту деградацию.
• Возможность апгрейда: Наличие запаса позволит в будущем заменить процессор или видеокарту на более мощную модель без необходимости менять блок питания.

Таким образом, для нашей гипотетической системы с пиковой нагрузкой 750 Вт, разумным выбором будет качественный блок питания номинальной мощностью 1000 Вт (750 Вт * 1.33 ≈ 1000 Вт).

В качестве вспомогательного инструмента можно использовать онлайн-калькуляторы мощности от производителей БП (например, be quiet!, Seasonic). Они дают усредненную, часто завышенную оценку, но могут служить хорошей отправной точкой или средством для перепроверки собственных расчетов.

За пределами ватт: КПД, сертификация 80 PLUS и схемотехника

Расчет необходимой мощности это лишь половина уравнения. Вторая, не менее важная, половина это качество этой мощности. Блок питания, подобно сердцу, должен не просто качать кровь, но делать это стабильно, эффективно и под постоянным контролем. Здесь на сцену выходят такие понятия, как коэффициент полезного действия (КПД), стандарты сертификации и внутренняя архитектура устройства.

Эффективность как экономический и технический императив: стандарт 80 PLUS

Коэффициент полезного действия (КПД) это фундаментальная характеристика, показывающая, какая доля энергии, потребляемой блоком питания из розетки, преобразуется в полезную энергию для компонентов ПК, а какая рассеивается в виде бесполезного тепла. Например, если БП с КПД 85% потребляет из сети 500 Вт, то до компонентов дойдет 425 Вт (500 * 0.85), а остальные 75 Вт превратятся в тепло, которое необходимо отводить системе охлаждения.

Для стандартизации и упрощения выбора для потребителей была создана программа добровольной сертификации 80 PLUS. Она гарантирует, что блок питания имеет КПД не ниже 80% при нагрузках в 20%, 50% и 100% от своего номинала, а также высокий коэффициент мощности (Power Factor). Со временем стандарт эволюционировал, и появились более высокие уровни сертификации.

Высокий КПД это не абстрактная экологическая метрика. Это прямое снижение счетов за электроэнергию, уменьшение нагрева внутри системного блока, что положительно сказывается на всех компонентах, и снижение уровня шума, так как вентилятору БП требуется работать на меньших оборотах.

Для большинства сборок, от офисных до производительных игровых,золотой серединой является сертификат 80 PLUS Gold. Он предлагает превосходный баланс между стоимостью и эффективностью. Блоки питания уровня Bronze можно рассматривать для бюджетных систем, в то время как Platinum и Titanium это выбор для энтузиастов, рабочих станций, работающих в режиме 24/7, и тех, для кого важен каждый ватт сэкономленной энергии.

Схемотехника и качество компонентов: что скрыто за сертификатом

Сертификат 80 PLUS важный, но не единственный маркер качества. Два блока питания с одинаковой мощностью и сертификатом Gold могут иметь совершенно разную надежность и стабильность работы. Это определяется их внутренней схемотехникой и качеством элементной базы.

Ключевые технологии качественного БП:

• DC-DC преобразователи. Это современный стандарт для формирования линий +3.3В и +5В из основной линии +12В. Такая архитектура обеспечивает независимую стабилизацию напряжений, что критически важно для стабильности системы при резких изменениях нагрузки (например, в играх). Блоки с устаревшей групповой стабилизацией могут демонстрировать значительныепросадки напряжения на одной линии при росте нагрузки на другой.
• Качественные конденсаторы. Электролитические конденсаторы один из самых уязвимых элементов БП. Использование высококачественных японских конденсаторов (от производителей Nichicon, Nippon Chemi-Con, Rubycon) с рабочей температурой 105°C является признаком надежного устройства, рассчитанного на долгий срок службы.
• Полный набор защит. Блок питания это последняя линия обороны вашего дорогостоящего оборудования от проблем в электросети. Качественная модель обязана иметь полный комплекс защитных механизмов: OVP (Over Voltage Protection): Защита от повышенного выходного напряжения. UVP (Under Voltage Protection): Защита от пониженного выходного напряжения. OCP (Over Current Protection): Защита от перегрузки по току на каждой линии. OPP (Over Power Protection): Защита от перегрузки по суммарной мощности. SCP (Short Circuit Protection): Защита от короткого замыкания. OTP (Over Temperature Protection): Защита от перегрева.

Отсутствие информации о схемотехнике и типах защит в спецификациях серьезный повод усомниться в качестве продукта.

Лучше приобрести блок питания известного бренда на 650 Вт с сертификатом 80 PLUS Gold, DC-DC преобразователем и японскими конденсаторами, чем безымянное устройство на 850 Вт с базовым сертификатом и неизвестнойначинкой. Качество всегда превалирует над количеством.

Практические аспекты выбора: форм-фактор, кабели и уровень шума

Инженерный расчет мощности и оценка качества схемотехники это фундамент, на котором строится выбор. Однако, чтобы блок питания идеально интегрировался в вашу систему и не стал источником дискомфорта, необходимо учесть ряд физических и эргономических параметров. Игнорирование этих аспектов может привести к невозможности сборки или постоянному акустическому раздражению.

Совместимость на уровне геометрии: форм-факторы БП

Блок питания это физический объект с определенными габаритами, которые должны соответствовать посадочному месту в корпусе компьютера. Существует несколько стандартизированных форм-факторов:

• ATX: Самый распространенный и универсальный стандарт для большинства корпусов формата Mid-Tower и Full-Tower. Стандартные размеры 150 мм (ширина) x 86 мм (высота). Длина может варьироваться (обычно от 140 до 220 мм), что важно учитывать, особенно в компактных корпусах, где длинный БП может перекрывать посадочные места для вентиляторов или корзин для дисков.
• SFX и SFX-L: Компактные форм-факторы, предназначенные для миниатюрных систем (Mini-ITX). SFX самый маленький, SFX-L немного удлиненный вариант, что позволяет разместить более крупный и тихий 120-мм вентилятор вместо стандартного 80/92-мм. При покупке такого БП крайне важно убедиться, что корпус поддерживает именно этот стандарт.
• TFX/Flex ATX: Более редкие и специфические форм-факторы для очень тонких или нестандартных корпусов.

Перед покупкой блока питания обязательно сверьте его форм-фактор и длину со спецификациями вашего корпуса.

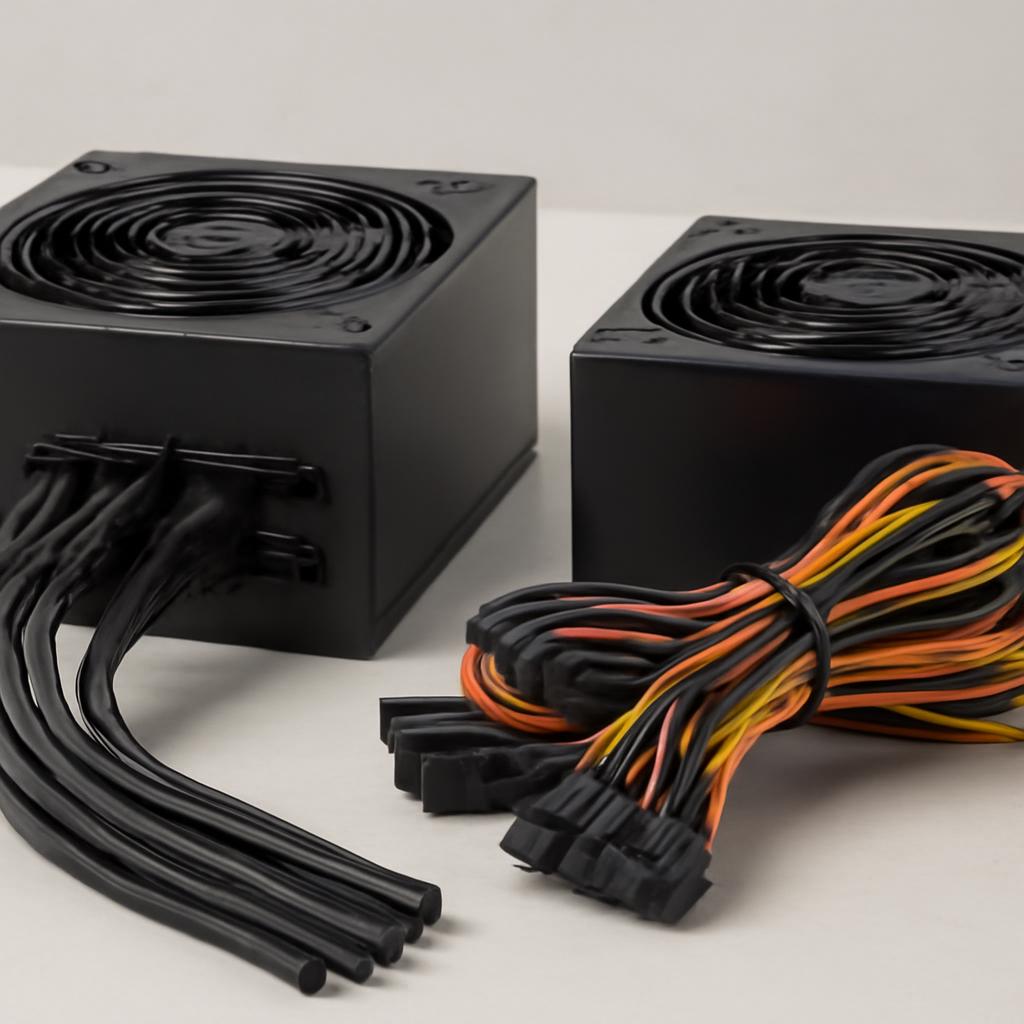

Эргономика сборки: модульность кабельной системы

Способ подключения кабелей к блоку питания напрямую влияет на удобство сборки, внешний вид и эффективность охлаждения. Существует три типа исполнения:

1. Немодульные (Non-Modular): Все кабели, предусмотренные производителем, жестко впаяны в плату БП и выходят из корпуса единым жгутом. Это самый бюджетный вариант. Основной недостаток неиспользуемые кабели приходится как-то укладывать и прятать в корпусе, что мешает воздушным потокам и портит эстетику.
2. Полностью модульные (Fully Modular): На корпусе БП расположены только разъемы. Все кабели (включая основной 24-pin для материнской платы и 8-pin для процессора) поставляются отдельно и подключаются по мере необходимости. Это наиболее удобный и эстетичный вариант, идеальный для кастомных сборок и аккуратного кабель-менеджмента.
3. Частично-модульные (Semi-Modular): Компромиссный вариант. Основные, обязательные кабели (питание материнской платы и процессора) сделаны несъемными, а второстепенные (для видеокарт, накопителей) модульными. Это хороший баланс между ценой и удобством.

Акустический комфорт: система охлаждения

Современный ПК должен быть не только мощным, но и тихим. Блок питания вносит весомый вклад в общий уровень шума. За его акустические характеристики отвечают несколько факторов: размер вентилятора, тип его подшипника и алгоритм управления скоростью вращения.

В качественных БП обычно устанавливаются вентиляторы диаметром 120-140 мм на гидродинамических (FDB) или шариковых (Ball Bearing) подшипниках, которые тише и долговечнее простых втулочных (Sleeve Bearing). Вершиной эволюции являются полупассивные (Semi-Passive) системы охлаждения: при низкой нагрузке (обычно до 20-40% от номинала) вентилятор блока питания полностью останавливается, делая его абсолютно бесшумным. Он начинает вращаться только тогда, когда нагрузка и температура достигают определенного порога.

Рекомендации по мощности для различных сборок

Заключение

Выбор мощности блока питания это не гонка за максимальными цифрами, а взвешенное инженерное решение, основанное на анализе реальных потребностей системы и понимании принципов работы современных компонентов. Как мы выяснили, ключевую роль играет не общая номинальная мощность, а ее качественное распределение по линии +12В, подкрепленное высоким КПД, надежной схемотехникой и полным набором защитных механизмов. Экономия насердце компьютера это ложная бережливость, которая может обернуться нестабильной работой и даже гибелью дорогостоящего оборудования.

Прежде чем совершить покупку, проведите тщательный расчет пикового энергопотребления вашей конфигурации, заложите разумный запас в 30-50% и отдайте предпочтение моделям от проверенных производителей с сертификатом не ниже 80 PLUS Bronze, а в идеале Gold. Вооружившись знаниями из этой статьи, вы сможете сделать осознанный выбор, который обеспечит вашему ПК долгую, стабильную и эффективную жизнь. Не доверяйте мифам доверяйте расчетам и фактам.
