Как усилить тягу в гараже без вентилятора: простой дефлектор

В гараже, погребе или мастерской вытяжка может работать слабо, а установка вентилятора добавляет шум и увеличивает расход электричества. Есть другой вариант: собрать Н-образный дефлектор из канализационных труб и установить его на вентиляционный канал.

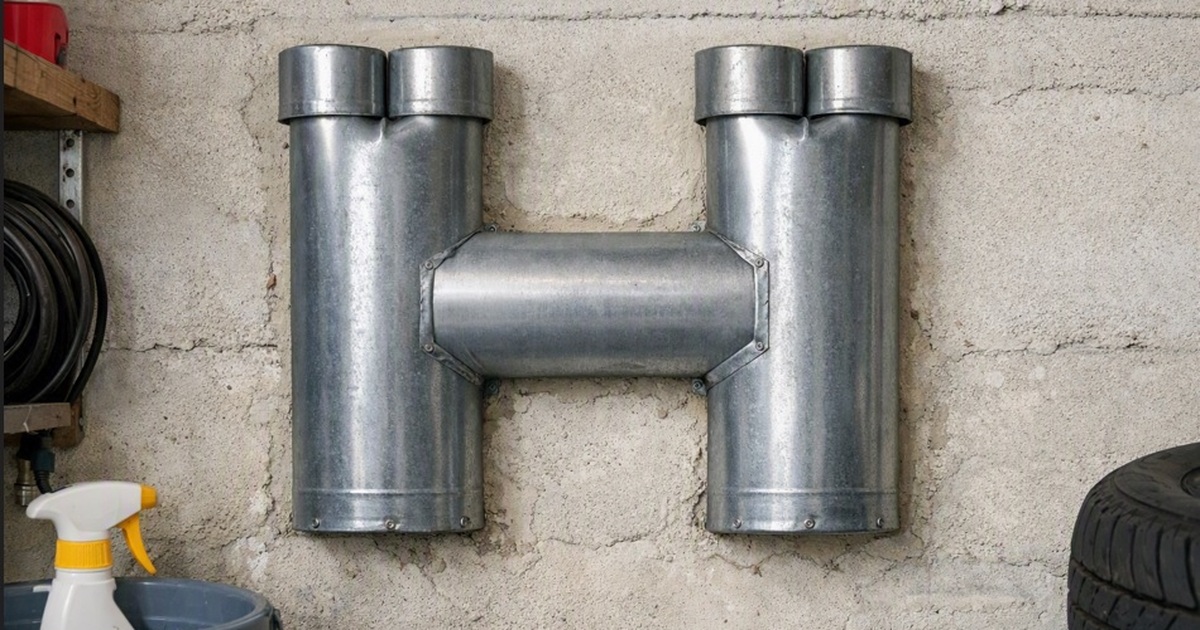

Как работает Н-образный дефлектор

По словам эксперта по ремонту и строительству, автора Дзен-канала «1000 мелочей» (18+), такая конструкция помогает усилить естественную вытяжку без электровентилятора.

Дефлектор устанавливают в верхней части вентиляционного канала. При движении воздуха создается эффект Вентури, за счет которого отток воздуха может увеличиваться.

Особенно полезным такое решение может быть для помещений, где нужна постоянная вентиляция: гаражей, погребов и мастерских.

Что понадобится для сборки

• канализационная труба диаметром 110 мм - 2-3 метра;
• пластиковые тройники диаметром 110 мм - 3 штуки.

Конструкция собирается из трех тройников и отрезка трубы. Дополнительные сложные детали для изготовления дефлектора не нужны.

Как собрать и установить конструкцию

1. Соедините пластиковые тройники между собой.
2. Центральный тройник расположите горизонтально.
3. С двух сторон присоедините к нему два других тройника боковыми выходами.
4. Один тройник установите обычным способом.
5. Второй подключите со стороны раструба через отрезок трубы.
6. Готовый дефлектор подсоедините к выходу вентиляционного канала как можно выше.

Если речь идет о гараже, в потолке делают вентиляционное отверстие. В него вертикально устанавливают трубу высотой 2-3 метра, а сверху закрепляют собранный дефлектор.

Что происходит с тягой

В исходном опыте конструкция с трубой высотой 2 метра заметно усиливала вытяжку. Автор утверждает, что поток воздуха способен уносить не только дым и запахи, но и легкий мусор, включая крупные куски пенопласта.

При этом пользователи обратили внимание на важный момент: на силу естественной тяги влияет не только конструкция дефлектора, но и высота трубы.

Некоторые участники обсуждения отметили, что увеличение высоты трубы само по себе способно улучшить работу вытяжки. Поэтому для объективной проверки эффективности дефлектора стоило бы сравнить тягу на одинаковой высоте трубы, сначала без насадки, а затем с ней.

Личный опыт

Автор samaraonline24.ru Дмитрий Орлов отметил, что раньше использовал обычную прямую трубу, но тяги в подвале не хватало.Он также связал усиление тяги с увеличением площади дефлектора. Существенную роль могла сыграть дополнительная высота трубы.

Н-образный дефлектор можно собрать из доступных канализационных деталей и использовать для усиления естественной вытяжки в гараже, погребе или мастерской. При этом на результат влияет не только сама насадка, но и высота вентиляционной трубы, поэтому эти параметры стоит учитывать вместе.
