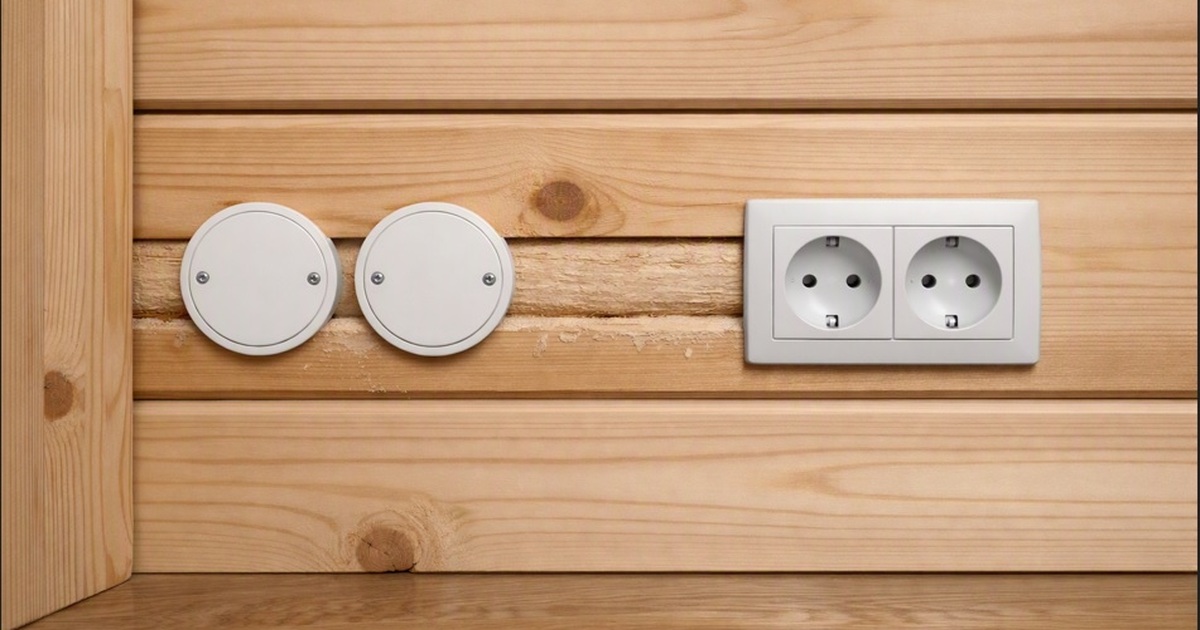

Проводка в деревянном доме: какой кабель выбрать и где его можно спрятать

В деревянном доме электропроводку нельзя прокладывать так же, как в кирпичной квартире. Горючие конструкции требуют особого подхода к кабелю, защитным трубам, соединениям и местам прохода через стены.

При этом правило «в деревянном доме проводка только открытая» уже не даёт полной картины. В действующих требованиях предусмотрены варианты скрытой прокладки, но они зависят от конструкции дома и места, где проходит кабель.

Какой кабель нужен для деревянного дома

Для групповых сетей дома с деревянными конструкциями предусматривается применение кабельных изделий с медными жилами, не распространяющих горение. Поэтому при покупке стоит смотреть не только на сечение, но и на характеристики самого кабеля.

Для обычных бытовых линий часто используются жилы сечением 1,5 мм² для освещения и 2,5 мм² для розеточных групп. Однако окончательный выбор сечения зависит от нагрузки и расчёта конкретной электросети.

Актуальные требования к проектированию и монтажу электроустановок жилых зданий установлены в СП 256.1325800.2016, который имеет актуальные изменения. Перед монтажом электрики в новом или реконструируемом доме стоит ориентироваться именно на действующую редакцию нормативного документа.

Можно ли спрятать проводку в деревянной стене

Вот здесь возникает больше всего споров. Скрытая проводка в деревянном доме сама по себе не запрещена, но просто сделать паз в бревне или брусе, уложить туда кабель и закрыть его отделкой нельзя считать универсальным решением.

В правилах отдельно описаны места, где допускается скрытая прокладка. К ним относятся пустоты перегородок, пространство за непроходными подвесными потолками и прокладка под штукатуркой с соблюдением установленных требований к защите.

Для прокладки внутри пустот используются трубы или глухие короба. Если кабель укладывают под штукатурку, он размещается по первому слою штукатурки и затем закрывается следующим слоем.

Именно поэтому у каркасного дома и сруба ситуация различается. Внутренняя перегородка с предусмотренной пустотой позволяет организовать скрытую трассу, а массивная бревенчатая стена не становится автоматически подходящим местом для того, чтобы просто выфрезеровать канал под кабель.

Автор редакции SamaraOnline24 Дмитрий Орлов обращает внимание на практическую деталь: при проектировании проводки полезно заранее разделить все трассы на открытые и скрытые. Тогда становится понятно, где понадобится отделка или перегородка, а где кабель придётся аккуратно провести по поверхности.

Где проводку в деревянном доме можно спрятать

• В пустотах внутренних перегородок - при использовании предусмотренной защитной трубы или глухого короба.
• За непроходным подвесным потолком - с соблюдением требований к защитной оболочке кабеля.
• Под штукатуркой - кабель размещают по слою штукатурки и закрывают следующим слоем.

А вот наружная стена каркасного дома требует отдельного внимания. Утеплитель, пароизоляция и обшивка сами по себе не означают, что кабель можно без дополнительных условий спрятать внутрь конструкции. Такой участок нужно рассматривать с учётом конкретной конструкции стены и требований проекта.

В массивной стене из брёвен или бруса ситуация ещё проще для понимания: если выбранный способ не относится к предусмотренной правилами скрытой прокладке, безопаснее не маскировать кабель отделкой, а использовать разрешённый вариант открытого монтажа.

Что важно при прокладке кабеля в трубе

Защитная труба нужна не для того, чтобы просто спрятать провод. Она должна выполнять свою защитную функцию по всей трассе, включая места соединений и выхода кабеля.

При этом трубу нельзя заполнять кабелями полностью. В рассматриваемых требованиях указано ограничение: заполнение трубы кабелями не должно превышать 40%. Свободное пространство также облегчает последующую замену или добавление линии, если конструкция системы это предусматривает.

1. Определите трассу и места расположения розеток, выключателей и распределительных коробок.
2. Для скрытых участков предусмотрите подходящую защитную трубу или глухой короб.
3. Не заполняйте трубу кабелями более чем на 40%.
4. Соединения металлических труб выполняйте соответствующими муфтами.
5. Места ввода в установочные коробки защищайте предусмотренными кабельными вводами.
6. Выходы кабеля из трубы или конструкции закрывайте и герметизируйте.

Ещё один важный момент касается распределительных коробок. Соединения должны оставаться доступными для осмотра и обслуживания. Прятать коробку под вагонкой или намертво закрывать её отделкой - плохая идея: при неисправности до соединения невозможно будет добраться без вскрытия стены.

Как показывает практика автора редакции SamaraOnline24 Дмитрия Орлова, именно доступ к соединениям часто забывают продумать на этапе отделки. Пока стены открыты, расположение коробок легко проверить, а после монтажа вагонки или другой облицовки исправление такой ошибки превращается в отдельную работу.

Почему в деревянном доме важна защита от утечки тока

Для помещений деревянного дома особенно важна защита от неисправностей, которые могут привести к появлению опасного тока утечки. В действующих требованиях для соответствующих линий предусматривается применение устройств защитного отключения.

УЗО отличается от обычного автоматического выключателя назначением. Автомат защищает линию, в частности, от перегрузки и короткого замыкания, а УЗО реагирует на ток утечки. Поэтому эти устройства не являются взаимозаменяемыми.

При проектировании электроустановки конкретный набор защитных аппаратов и их параметры должен определяться расчётом. В деревянном доме особенно нежелательно экономить на защитных устройствах или собирать щит по принципу «как получится».

Что проверить до того, как стены закроют отделкой

Самое удобное время для проверки электропроводки - до монтажа вагонки, панелей, гипсокартона и другой отделки. После закрытия конструкций многие ошибки становятся практически недоступными для визуального контроля.

• кабель имеет медные жилы и соответствующее исполнение, не распространяющее горение;
• скрытые участки проложены в предусмотренных конструкциях и защитных оболочках;
• трубы не забиты кабелями более чем на 40%;
• соединения труб выполнены правильно;
• места выхода кабеля защищены и герметизированы;
• установочные коробки не имеют лишних открытых отверстий;
• распределительные коробки остаются доступными;
• защитные устройства в электрощите подобраны в соответствии с проектом и нагрузкой.

Полезно пройти всю трассу вместе с электриком до закрытия стен. В этот момент можно увидеть, где проходит каждый кабель, сфотографировать скрытые участки и сохранить схему для будущего ремонта.

Открытая проводка не означает, что весь дом будет в гофре

Если скрытая прокладка на конкретном участке не предусмотрена, это не значит, что единственный вариант - неаккуратно протянуть кабель по стене. Для открытого монтажа существуют разные решения, включая кабель-каналы и другие подходящие способы прокладки.

Главное - не путать эстетическую задачу с требованиями безопасности. Желание полностью спрятать провода не должно становиться причиной монтажа кабеля непосредственно в деревянный массив способом, который не предусмотрен действующими правилами.

В деревянном доме проводку действительно можно сделать аккуратной и частично скрытой. Но сначала нужно определить конструкцию каждой стены и выбрать допустимый способ прокладки, а уже потом решать, как замаскировать трассу.

Если стены уже отделаны, а проводку предстоит провести позже, не стоит автоматически выбирать самый незаметный маршрут. Безопаснее заранее продумать открытые участки, защиту кабеля, доступ к соединениям и работу устройств защиты.

Редакция SamaraOnline24 собрала эти рекомендации прежде всего как практическую памятку: в деревянном доме электрика требует внимания не только к внешнему виду, но и к тому, что останется скрыто под отделкой.

Главный принцип простой: медный кабель с требуемыми характеристиками, правильная защитная оболочка на скрытых участках, доступные соединения и предусмотренные защитные устройства. А вопрос «прятать или не прятать» нужно решать отдельно для каждой конструкции дома, а не по универсальному правилу.
