Импульсный счетчик воды: что это такое

Каждый месяц обходить квартиры для снятия показаний? Забываете передать данные и приходится переплачивать по нормативу? Импульсные счетчики воды решают эти проблемы раз и навсегда. Автоматический учет потребления, исключение человеческого фактора и полный контроль над расходами.

Импульсные счетчики — это уже реальность российского ЖКХ. В рамках государственной программы цифровизации эти приборы становятся основой концепции "умного дома" и помогают управляющим компаниям повысить качество услуг.

Важно: Эти устройства не просто измеряют воду — они передают данные автоматически!

Согласно общепринятому определению, счетчики воды с импульсным выходом — это современные устройства, которые не только измеряют объем потребляемой воды, но и передают данные в виде электрических сигналов для автоматизации учета.

2. Принцип работы импульсного счетчика: от механики к цифровой передаче данных

«Что такое импульсный выход?» — спросите вы. Объясняем простыми словами!

Импульсный счетчик работает как обычный механический водомер, но с важным технологическим дополнением. Вода протекает через крыльчатку или турбинку, которая вращается пропорционально расходу. Здесь подключается система автоматизации!

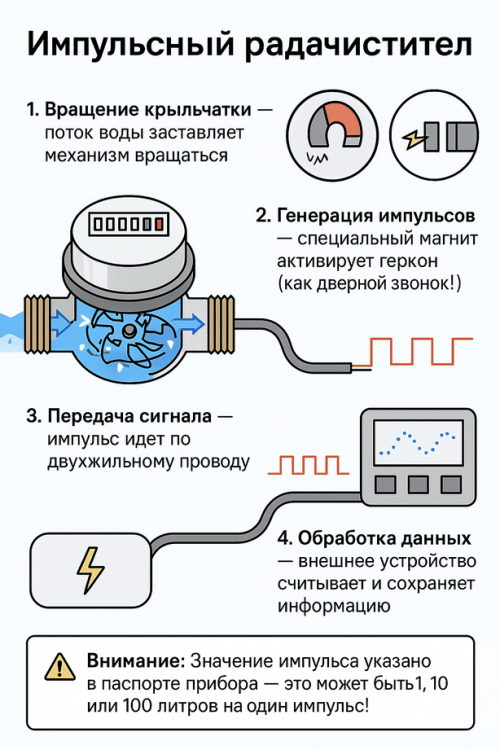

Пошаговый процесс:

1. Вращение крыльчатки — поток воды заставляет механизм вращаться
2. Генерация импульсов — специальный магнит активирует геркон (как дверной звонок!)
3. Передача сигнала — импульс идет по двухжильному проводу
4. Обработка данных — внешнее устройство считывает и сохраняет информацию

Внимание: Значение импульса указано в паспорте прибора — это может быть 1, 10 или 100 литров на один импульс!

Проще говоря, каждый импульс — это точная порция воды. Представьте капельницу, которая считает каждую каплю, только здесь "капли" — это литры воды.

Техническая справка: Геркон — это магнитоуправляемый контакт, который замыкается при приближении магнита и размыкается при удалении. Принцип работы аналогичен дверному звонку с магнитной кнопкой.

Важно: поверка импульсных счетчиков

Импульсные счетчики, как и обычные приборы учета, требуют обязательной периодической поверки. Ключевое отличие: при поверке проверяется не только точность основного механизма, но и корректность работы импульсного выхода.

Почему важно выбрать аккредитованную компанию:

1. Только аккредитованные организации имеют право проводить поверку и вносить данные в ФГИС "Аршин"
2. Неаккредитованная поверка не имеет юридической силы и не принимается УК/РСО
3. Подделка результатов поверки может привести к штрафам и проблемам с расчетами
4. Качественная поверка гарантирует точность учета на следующие 6 лет

Практический совет: Перед выбором организации поверки проверьте актуальные рейтинги и отзывы. Полезную информацию о компаниях по поверке счетчиков можно найти на https://vodochet.ru, где собраны данные об аккредитованных организациях и их репутации.

Помните: Экономия на поверке может обернуться серьезными проблемами при вводе счетчика в эксплуатацию.

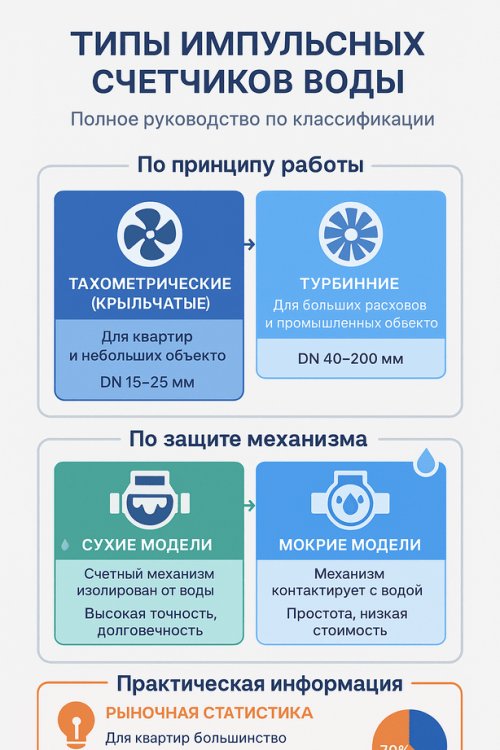

3. Типы импульсных счетчиков

Хотите выбрать правильный тип? Импульсные счетчики различаются по нескольким параметрам!

Важно различать: импульсный счетчик — это 'полуфабрикат' для умной системы. Он требует внешнего контроллера. На рынке также существуют 'умные счетчики' (smart meters) — это моноблочные устройства, где радиомодуль для передачи данных уже встроен в корпус. Они не требуют проводов, но обычно стоят дороже и работают от батарейки, срок службы которой ограничен (5-10 лет).

По принципу работы:

1. Тахометрические (крыльчатые) — для квартир и небольших объектов
2. Турбинные — для больших расходов и промышленных объектов

По защите механизма:

1. "Сухие" модели — счетный механизм изолирован от воды
2. "Мокрые" модели — механизм контактирует с водой

Для квартирного использования большинство импульсных счетчиков на российском рынке — это "сухие" модели. Они пользуются повышенным спросом благодаря лучшей точности и долговечности, хотя и стоят дороже "мокрых".

По температуре воды:

1. Для холодной воды (до +30°C)
2. Для горячей воды (до +90°C)
3. Универсальные модели

В соответствии с действующими стандартами (включая ГОСТ Р 8.1012—2022), счетчики воды по точности делятся на метрологические классы.

Несмотря на недостатки, "мокрые" модели находят применение благодаря своей простоте, низкой стоимости и нечувствительности к внешнему магнитному полю, так как в их конструкции нет магнитной муфты. Их часто используют для учета технической воды или в условиях, где риск внешнего вмешательства минимален.

4. Преимущества и недостатки импульсных счетчиков воды

Революционное решение или переоцененная технология? Разбираем честно!

Преимущества для жильцов:

1. Полная автоматизация — забудьте о ежемесячном снятии показаний
2. Снижение ОДН — точный одновременный съем показаний и выявление утечек
3. Защита от затопления — некоторые системы подают сигнал при непрерывном расходе
4. Прозрачность начислений — видите свой расход в реальном времени
5. Высокая точность — современные счетчики обладают высокой точностью (метрологический класс B и выше), что минимизирует погрешность измерений в пределах, установленных ГОСТ
6. Контроль утечек — мониторинг расхода круглосуточно

Как работает снижение ОДН? При ручной передаче показаний возникает временной разрыв (кто-то передал 20-го числа, кто-то 25-го), что создает расхождение между показаниями общедомового прибора учета и суммой квартирных. Автоматизированная система снимает все показания одномоментно, например, в полночь последнего дня месяца, что исключает эту погрешность и делает расчеты ОДН максимально корректными.

Недостатки:

1. Уязвимость провода и геркона к повреждениям
2. Зависимость от внешних устройств сбора данных
3. Энергозависимость контроллеров
4. Ресурс срабатываний геркона обычно составляет не менее 10 миллионов импульсов, что при стандартном потреблении семьи из 3-4 человек с запасом покрывает весь 12-летний срок службы прибора. Однако это механический элемент, и его отказ не исключен
5. Необходимость дополнительных инвестиций в систему
6. Вопросы кибербезопасности и защиты данных

По сути, импульсные счетчики — это компромисс между автоматизацией и надежностью. Автоматизация избавляет старших по домам или сотрудников УК от необходимости ежемесячного поквартирного обхода, а жильцов — от обязанности не забывать вовремя передавать показания.

5. Сравнение импульсных и ультразвуковых счетчиков воды

Импульсные или ультразвуковые? Это главный вопрос при выборе современного прибора учета!

Совет: Выбирайте импульсные счетчики для стандартных условий эксплуатации. Ультразвуковые — только при особых требованиях к точности.

Как оказалось, импульсные модели — это золотая середина между ценой, надежностью и функциональностью. Для большинства потребителей они оптимальны!

Бытовые модели ультразвуковых счетчиков обычно стоят дороже импульсных, начиная от 4 500 – 5 000 руб. за базовые модели, в то время как промышленные и высокоточные приборы могут стоить несколько десятков тысяч рублей.

6. Популярные модели импульсных счетчиков воды и их характеристики

Какую модель выбрать? Представляем топ-4 импульсных счетчика на российском рынке!

Цены являются ориентировочными на момент написания статьи (2024-2025 гг.) и могут меняться в зависимости от региона и продавца.

Почему так важно значение (вес) импульса?

Выбор счетчика с определенным значением импульса (например, 1, 10 или 100 л/импульс) — это ключевое техническое решение:

1. Совместимость: Ваш контроллер сбора данных должен быть настроен на то же значение, что и счетчик. Несовпадение приведет к многократно завышенным или заниженным показаниям. Пример: счетчик Itelma (1 л/импульс) с контроллером, настроенным на 10 л/импульс, будет показывать в 10 раз больше расхода!
2. Обнаружение утечек: Для быстрой фиксации небольших утечек (капающий кран, неисправный бачок) лучше подходят счетчики с меньшим значением импульса — 1 л/импульс. Они более чувствительны к малым расходам. Для стандартного квартирного учета достаточно 10 л/импульс.

Стоимость импульсных счетчиков варьируется в широком диапазоне: от 1 200 – 2 500 руб. за базовые модели до 4 000 – 6 000 руб. и выше за приборы с дополнительными функциями. Давайте разберемся, в чем ключевые различия между этими ценовыми сегментами.

Базовые модели (1 200 – 2 500 руб.) — это надежные приборы, основная задача которых — точно измерять расход и выдавать простой импульсный сигнал. Они имеют стандартный класс точности (B), базовую антимагнитную защиту и требуют обязательного подключения к внешнему контроллеру. Это идеальный выбор для интеграции в уже существующую или планируемую общедомовую систему.

Продвинутые модели (от 4 000 руб.) — это, как правило, уже полноценные «умные счетчики» (smart meters). За более высокую цену вы получаете устройство «все в одном», которое чаще всего включает в себя:

1. Встроенный радиомодуль (LoRaWAN/NB-IoT): Не требуется отдельный контроллер и провода
2. Усиленную защиту от магнитов: С функцией обнаружения и фиксации попыток вмешательства
3. Внутренний архив: Для хранения данных при потере связи
4. Повышенный класс точности (B или C): Для более точного учета при малых расходах и фиксации утечек

Проще говоря: в первом случае вы покупаете только «датчик», а во втором — готовое автономное устройство для передачи данных.

Из чего складывается реальная стоимость системы?

Многие покупатели думают, что цена счетчика — это все расходы. На самом деле полная стоимость "под ключ" включает:

1. Цена прибора учета — 1 200 – 4 000 руб. (зависит от модели)
2. Стоимость контроллера/радиомодуля — 1 500 – 12 000 руб. (в зависимости от типа)
3. Стоимость монтажных работ — 2 000 – 5 000 руб. (включает установку счетчика и прокладку провода до контроллера)
4. Дополнительные материалы — 500 – 1 500 руб. (фильтры, фитинги, обратные клапаны)
5. Настройка и подключение — 1 000 – 3 000 руб. (программирование контроллера)
6. Абонентская плата за облачный сервис — 50 – 200 руб./мес. (при использовании)

Итого: Реальная стоимость системы составляет 6 000 – 25 000 руб. в зависимости от сложности решения.

Бетар СГВ-15Д: Универсальный солдат! Латунный корпус, антимагнитная защита, межповерочный интервал 6 лет, срок службы 12 лет. Идеален для квартир. Один из самых массовых и проверенных временем производителей в России, что гарантирует доступность и простоту обслуживания.

Itelma WFW/WFK: Европейские стандарты качества! Надежная одноструйная конструкция, повышенная защита от магнитов, точность измерений, срок службы 12 лет. Производится по лицензии Siemens, что говорит о строгом контроле качества.

Valtec VLF-R-I: Технологичное решение! Позволяет легкую интеграцию с системами диспетчеризации, в том числе через контроллеры с интерфейсом RS-485, увеличенный межповерочный интервал, срок службы 12 лет. Бренд, специализирующийся на комплексных инженерных решениях, поэтому их приборы легко интегрируются с другими компонентами той же марки (фильтрами, фитингами).

Пульсар: Один из лидеров российского рынка в сегменте бюджетных приборов учета. Предлагает одно из лучших на рынке соотношений цена/качество, популярен в массовых проектах по автоматизации. Отличается высокой надежностью при низкой стоимости, срок службы 12 лет.

7. Интеграция импульсных счетчиков с системами "умного дома" и диспетчеризации

Хотите подключить счетчик к "умному дому"? Импульсные модели — идеальное решение для систем диспетчеризации!

Возможности интеграции:

1. Системы АСКУВ — автоматизированные системы контроля и учета воды
2. Контроллеры сбора данных — M-Bus, RS-485, LoRaWAN
3. Мобильные приложения — удаленный мониторинг расхода
4. Диспетчерские системы — централизованный контроль

Схема подключения:

1. Импульсный счетчик → двухжильный провод
2. Двухжильный провод → контроллер сбора данных
3. Контроллер → система передачи данных
4. Система передачи → диспетчерский центр

Выбор контроллера сбора данных

Типы контроллеров:

1. Простые счетчики импульсов — для локального снятия показаний (1 500 – 3 000 руб.)
2. Контроллеры с Wi-Fi/Ethernet — для самостоятельного контроля через приложение (3 000 – 6 000 руб.)
3. Контроллеры с LoRaWAN/NB-IoT — для общедомовых систем (5 000 – 12 000 руб.)

Цены на контроллеры сильно зависят от производителя, функционала (например, наличие встроенного аккумулятора) и объема закупки (для общедомовых систем цены могут быть значительно ниже).

При использовании технологий вроде LoRaWAN или NB-IoT в масштабах дома, на техническом этаже или чердаке устанавливается базовая станция — это единое устройство, которое принимает сигналы со всех счетчиков в здании и передает их через интернет на сервер. Именно за счет использования одной станции на сотни квартир достигается значительная экономия по сравнению с индивидуальными Wi-Fi контроллерами.

Важно: Максимальная длина провода от счетчика до контроллера зависит от характеристик оборудования и условий монтажа. Рекомендуется сверяться с документацией на контроллер сбора данных. Как правило, без усилителя сигнала она составляет от нескольких десятков до ста метров.

Представьте: утром проверили расход воды через приложение, днем получили уведомление о возможной утечке, вечером — отчет о потреблении. Это реальность с импульсными счетчиками!

"Как отмечают отраслевые эксперты, коммунальное хозяйство в рамках государственной программы цифровизации планирует оснастить все жилые и нежилые помещения «умными» приборами учета для повышения эффективности управления ресурсами."

8. Согласование установки импульсных счетчиков с УК и РСО

Самый важный практический момент! Без согласования с управляющей компанией ваш умный счетчик останется просто дорогой игрушкой.

Пошаговый алгоритм согласования:

1. Уведомление УК — подайте заявление о планируемой установке
2. Согласование системы — обсудите совместимость с существующими системами учета
3. Определение владельца — кто будет владельцем системы сбора данных
4. Настройка передачи данных — как показания попадут в расчетный центр

Ключевые вопросы для УК:

1. Обязана ли УК принимать показания с импульсных счетчиков?
2. Кто платит за систему сбора данных — жильцы или УК?
3. Какой формат передачи данных в расчетный центр?
4. Есть ли в доме общедомовая система АСКУВ?

Совет: Лучше всего внедрять импульсные счетчики в рамках общедомового проекта. Это дешевле и эффективнее!

Типовой порядок внедрения АСКУВ в МКД:

1. Собрание собственников — принятие решения о внедрении
2. Выбор подрядчика — конкурс или прямой договор
3. Установка оборудования — счетчики + контроллеры
4. Настройка системы — интеграция с управляющей компанией
5. Ввод в эксплуатацию — пломбировка и акты

Важно знать: Согласно Постановлению Правительства РФ №354, собственник обязан обеспечить допуск представителей УК для ввода прибора учета в эксплуатацию. Управляющая компания не вправе отказать в приемке к расчетам индивидуального прибора учета, если он соответствует требованиям законодательства РФ, прошел поверку и установлен корректно. Отказ может быть обжалован в Государственной жилищной инспекции (ГЖИ).

Что делать, если УК отказывается принимать счетчик?

К сожалению, на практике УК иногда необоснованно отказываются принимать импульсные счетчики. Вот четкий алгоритм действий:

1. Получите письменный отказ — требуйте от УК мотивированный отказ в письменном виде с указанием конкретных причин
2. Направьте досудебную претензию — напишите официальное письмо в УК со ссылкой на ПП РФ №354 и требованием устранить нарушение
3. Подайте жалобу в ГЖИ — при отсутствии реакции подавайте жалобу в Государственную жилищную инспекцию онлайн через ГИС ЖКХ или лично
4. Приложите документы — копии паспорта счетчика, свидетельства о поверке, переписки с УК

Практика показывает: После вмешательства ГЖИ УК быстро идут на контакт!

Кто платит за систему? Разные сценарии

Возможные варианты финансирования:

1. Инициатива собственника: Все расходы несет сам собственник. Самый быстрый способ получить автоматизацию учета.
2. Общедомовой проект (решение ОСС): Расходы включаются в квитанцию для всех собственников как целевой сбор. Выгодно для масштабирования.
3. Инвестиционная программа РСО/УК: Оборудование устанавливается за счет компании (встречается реже, обычно в рамках концессионных программ).
4. Новостройки: Система автоматизации часто уже установлена застройщиком и включена в стоимость квартиры.

Совет: Общедомовой проект обычно в 2-3 раза дешевле индивидуального в пересчете на одну квартиру. Экономия достигается за счет оптовой закупки оборудования (счетчиков и базовой станции) и снижения стоимости монтажных работ при большом объеме.

9. Поверка импульсных счетчиков воды и правовые аспекты эксплуатации

Как правильно поверить импульсный счетчик? Новые требования ФГИС "Аршин" изменили всё!

Межповерочные интервалы:

Стандартный межповерочный интервал для большинства современных счетчиков как холодной, так и горячей воды составляет 6 лет. У некоторых старых или специфических моделей для ГВС он может быть сокращен до 4 лет, что обязательно указывается в паспорте прибора.

Важно понимать разницу!

Срок службы — это период, в течение которого производитель гарантирует работоспособность прибора (обычно 12 лет). После истечения срока службы счетчик рекомендуется заменить.

Межповерочный интервал — это период, по истечении которого необходимо подтвердить точность измерений (обычно 6 лет). По истечении интервала счетчик не меняют, а поверяют — проверяют его точность и продлевают срок эксплуатации еще на 6 лет.

Совет: Один счетчик может пройти 2-3 поверки за свой жизненный цикл!

Процедура пломбировки и ввода в эксплуатацию

Пошаговый алгоритм:

1. Подача заявки — в УК/РСО на ввод прибора в эксплуатацию
2. Процедура опломбирования — представитель УК проверяет правильность установки
3. Получение акта — акт ввода в эксплуатацию подписывается обеими сторонами
4. Начало расчетов — с момента подписания акта начинаются расчеты по новому счетчику

Внимание: С 2020 года все результаты поверки записываются только в электронном виде! Это означает, что единственным юридически значимым подтверждением поверки является запись в государственной системе ФГИС «Аршин». Бумажное свидетельство, которое может выдаваться по желанию заказчика, носит лишь информационный характер и не является обязательным документом для УК.

Ключевые нормативы:

1. ГОСТ Р 8.1012—2022 — стандарт поверки счетчиков воды
2. Приказ Минпромторга от 31.07.2020 — требования к электронной записи
3. Федеральный закон № 261-ФЗ — об энергосбережении

Совет: Проверяйте организацию поверки в реестре Росаккредитации! Только аккредитованные лаборатории могут выполнять поверку.

"Альтернативное «хождение» бумажных свидетельств порождает фиктивное выполнение метрологических работ и выпуск документов-подделок. Исключить подобную деятельность позволит только однозначная электронная фиксация поверки"

10. Практические советы по выбору и установке импульсных счетчиков воды

Готовы установить импульсный счетчик? Следуйте нашему чек-листу!

Чек-лист перед покупкой и установкой:

До покупки:

1. Согласуйте установку с УК/РСО и уточните требования
2. Определите диаметр подключения вашего водопровода (15, 20, 25 мм)
3. Выберите квалифицированного установщика (слесарь УК или профильная фирма с допуском к сантехработам) и согласуйте сроки

При покупке:

1. Убедитесь, что счетчик внесен в Госреестр средств измерений
2. Проверьте дату заводской поверки (не старше 1 года)
3. Получите полный комплект документов (паспорт, свидетельство о поверке)

Перед вводом в эксплуатацию:

1. Подготовьте документы для пломбировки и ввода в эксплуатацию
2. Определите, кто будет обслуживать систему после установки

Советы по установке:

1. Устанавливайте счетчик горизонтально циферблатом вверх
2. Обеспечьте прямые участки до и после счетчика (отрезки трубы без изгибов). Как правило, для бытовых крыльчатых счетчиков требуется прямой участок длиной 3-5 диаметров трубы (около 5-8 см) до прибора и 1-3 диаметра (2-5 см) после него. Точные требования всегда указаны в паспорте на конкретную модель
3. Защитите импульсный провод от механических повреждений
4. Используйте фильтр грубой очистки
5. Предусмотрите байпас для обслуживания (обводную линию с краном, позволяющую пустить воду в обход счетчика на время его ремонта или поверки)

Рекомендации по эксплуатации:

1. Регулярно проверяйте целостность провода
2. Сверяйте показания в приложении с циферблатом счетчика (расхождения могут указывать на проблемы с импульсным выходом)
3. Следите за стабильностью передачи данных в мобильном приложении или личном кабинете
4. Своевременно проводите поверку
5. Проверяйте компании по поверке в реестре Росаккредитации
6. Контролируйте запись в ФГИС "Аршин"

Помните: правильный выбор и установка — это 80% успеха системы автоматизации!

11. FAQ: Часто задаваемые вопросы об импульсных счетчиках воды

Чем импульсный счетчик отличается от обычного?

Импульсный счетчик имеет дополнительный блок генерации импульсов, который автоматически передает данные о расходе воды. Обычный счетчик требует ручного снятия показаний.

Нужно ли дополнительное оборудование для работы?

Да, для полноценной работы необходим контроллер сбора данных или система диспетчеризации. Без них импульсный выход не используется.

Как часто нужна поверка импульсного счетчика?

Стандартные интервалы: 6 лет для холодной воды, 6 лет для большинства моделей горячей воды. Поверка включает проверку как основного механизма, так и импульсного выхода.

Можно ли установить импульсный счетчик самостоятельно?

Механическую часть теоретически можно установить самому при наличии навыков, однако это сопряжено с рисками: 1) Срыв пломбы на вводном кране, что приведет к штрафам. 2) Протечка из-за неправильной затяжки соединений. 3) Отказ УК в опломбировке прибора, если монтаж выполнен с нарушениями. Экономия на услугах слесаря не стоит потенциальных проблем. Подключение импульсного выхода лучше доверить специалисту по автоматизации.

Что делать, если геркон вышел из строя?

Геркон не подлежит ремонту. Необходима замена импульсного блока или всего счетчика. Стоимость замены — 30-50% от цены нового прибора.

Совместимы ли импульсные счетчики с любыми системами учета?

Импульсный выход универсален, но необходимо учитывать цену импульса и тип сигнала. Большинство современных систем поддерживают стандартные импульсные счетчики.

Могут ли взломать систему?

Импульсный счетчик сам по себе передает только анонимные сигналы — количество импульсов без привязки к конкретным данным. Уязвимость возникает на уровне контроллера и облачной платформы.

Рекомендации по безопасности:

1. Используйте оборудование с шифрованием данных (например, по протоколу LoRaWAN)
2. Выбирайте проверенных поставщиков облачных услуг
3. Используйте сложные пароли для доступа к личным кабинетам
4. Регулярно обновляйте прошивку контроллеров
5. Избегайте дешевых китайских решений без сертификации

Важно: Данные о потреблении воды не являются критически важными, в отличие от банковских или персональных данных.

Что делать, если повредили пломбу или провод?

Необходимо немедленно уведомить вашу УК или РСО. Составляется акт о срыве пломбы. В этот период расчеты могут вестись по среднему или по нормативу. Для восстановления потребуется вызов специалиста для повторной пломбировки. Поврежденный провод также требует ремонта специалистом по автоматизации.

Кто обслуживает систему после установки?

Это зависит от сценария. Индивидуальная система: ответственность лежит на вас — от замены батареек в контроллере до устранения сбоев в приложении. Общедомовая система: обслуживание, как правило, ложится на плечи УК, РСО или специализированной сервисной компании, с которой заключен договор. Этот вопрос необходимо уточнять на этапе принятия решения об установке.

Остается ли работать обычный циферблат?

Да, безусловно. Импульсный выход является лишь дополнением. Основной счетный механизм с циферблатом и стрелками продолжает работать в штатном режиме. Вы всегда можете сверить показания в приложении с цифрами на самом приборе, что удобно для контроля корректности работы системы.

12. Заключение: перспективы развития импульсных счетчиков воды

Импульсные счетчики воды — это проверенное решение для автоматизации коммунального учета. Технология отработана, цены доступны, интеграция с современными системами управления налажена.

Перспективы развития включают более тесную интеграцию с IoT-платформами, использование аналитики для оптимизации потребления и предиктивную диагностику. Барьеры для внедрения постепенно снижаются.

Главный вывод: успех внедрения зависит не только от выбора правильного оборудования, но и от грамотной подготовки — согласования с УК, выбора надежного установщика и понимания всех связанных расходов. Хотя прямая финансовая окупаемость для одной квартиры может занять много лет, главные выгоды — это полное избавление от рутины по передаче показаний, прозрачность начислений и возможность оперативно выявлять утечки. Подходите к вопросу комплексно, и автоматизация учета станет удобным инструментом, а не источником проблем.
